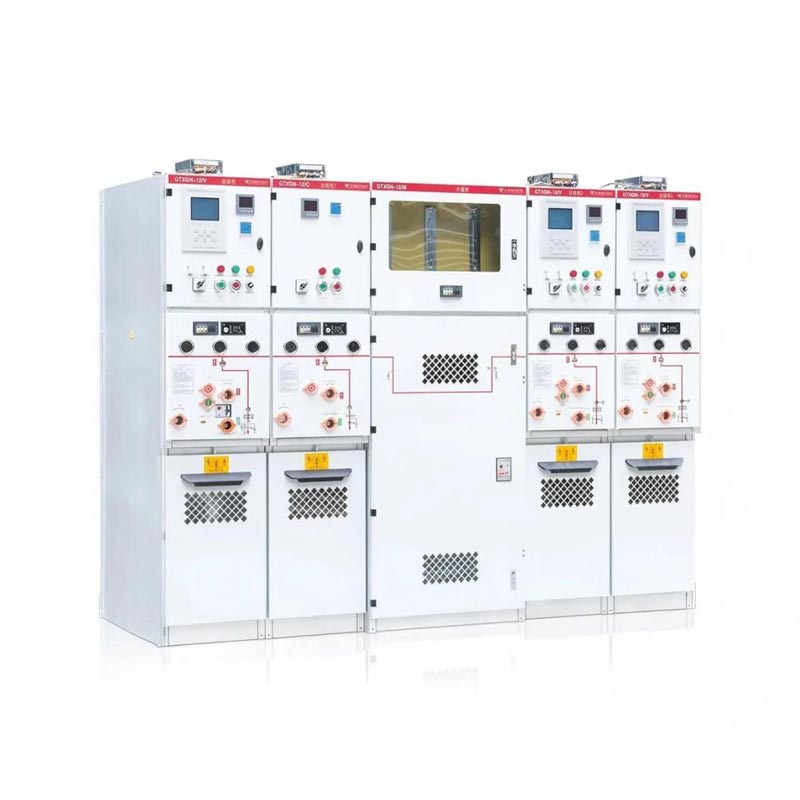

12кВ Метално чврсто изоловано расклопно постројење

Метална чврсто изолована расклопна јединица од 12кВ комбинује предности унутрашње и чврсте изолације:

1. Потпуно изоловани и запечаћени: Сви делови под напоном под напоном су прекривени чврстим изолационим слојем, који није под утицајем прашине, влаге, кондензације, малих животиња итд. Има високу поузданост.

2. Минијатуризација и компактност: Диелектрична константа чврстих изолационих материјала је много већа од тога ваздуха, тако да се изолациона удаљеност између делова под напоном може значајно скратити под истим нивоом напона. Због тога је опрема веома мале величине, штеди простор, што је кључно за унутрашње дистрибутивне просторије са ограниченим простором.

3. Еколошки: Потпуно елиминише СФ₆ гас, елиминишући ризик од ефекта стаклене баште, и пожељна опрема за зелене електричне мреже.

4. Висока сигурност: Пошто су високонапонске компоненте потпуно изоловане, чак и ако су врата ормарића отворена, оператер неће директно додиривати делове под напоном, осигуравајући велику личну безбедност.

5. Без одржавања: Унутрашњи прекидачи и друге компоненте су учвршћене у епоксидној смоли, без потребе за подмазани покретни делови, постижући доживотно одржавање без одржавања, смањујући трошкове рада и одржавања и оптерећење.

6. Флексибилна инсталација: Мале величине и мале тежине, погодна је за транспорт, уградњу и распоред у затвореном простору. Модуларни дизајн такође олакшава будуће проширење.

Где се ова расклопна опрема може користити?

12кВ металне чврсто изоловане расклопне јединице се широко користе у областима дистрибуције електричне енергије које захтевају сигурност, поузданост и уштеда простора:

· Пословне зграде: Подземне разводне просторије пословних зграда, тржних центара и хотела.

·Стамбена подручја: Централни електродистрибутивни центри унутар стамбених заједница.

· Индустријска предузећа: Радионичке подстанице унутар фабрика.

· Јавни објекти: Електродистрибутивни системи станица метроа, аеродромских терминала, болница, школа итд.

· Дата центри: У ситуацијама када је потребна висока поузданост напајања и висока искоришћеност простора.

· Ново енергетско поље: Унутрашње појачане станице за фотонапонске/ветроелектране пројекте.

Стандардна спецификација металних чврстих изолованих расклопних уређаја

1. Називни напон: 12 кВ

2. Називна струја: 630А / 1250А

3. Називна фреквенција: 50/60Хз

4. Температура околине: Унутрашња -25℃ до 40℃; На отвореном: -35 ℃ до 40 ℃

5. Надморска висина: Стандард се односи на подручја до 1000 метара. За висине веће од 1000 метара, капацитет смањење мора бити спроведено у складу са стандардом.

6. Релативна влажност: Дневни просек ≤ 95% Месечни просек ≤ 90%

7. Класа заштите: ИП4Кс (ИП67)

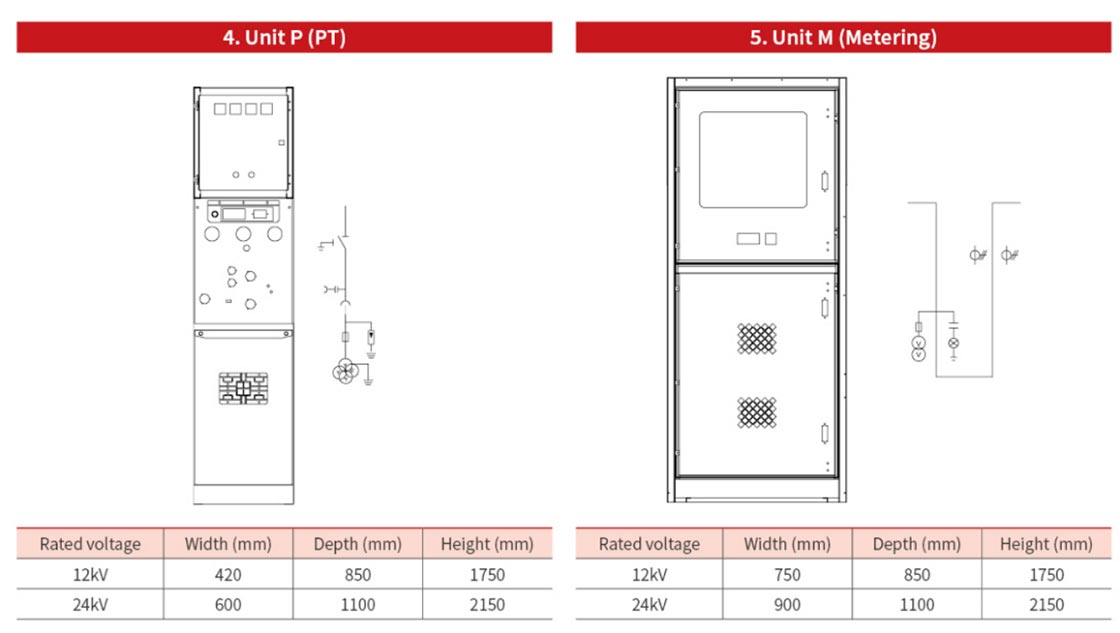

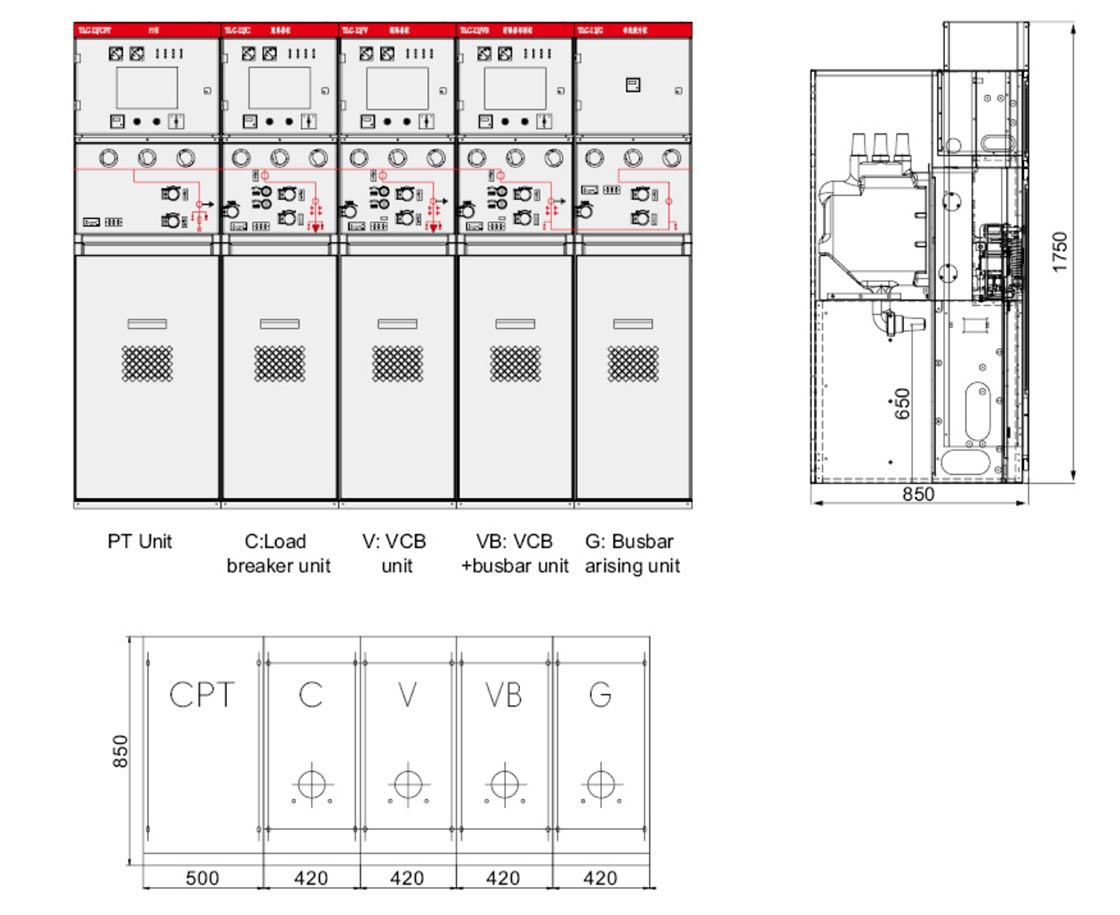

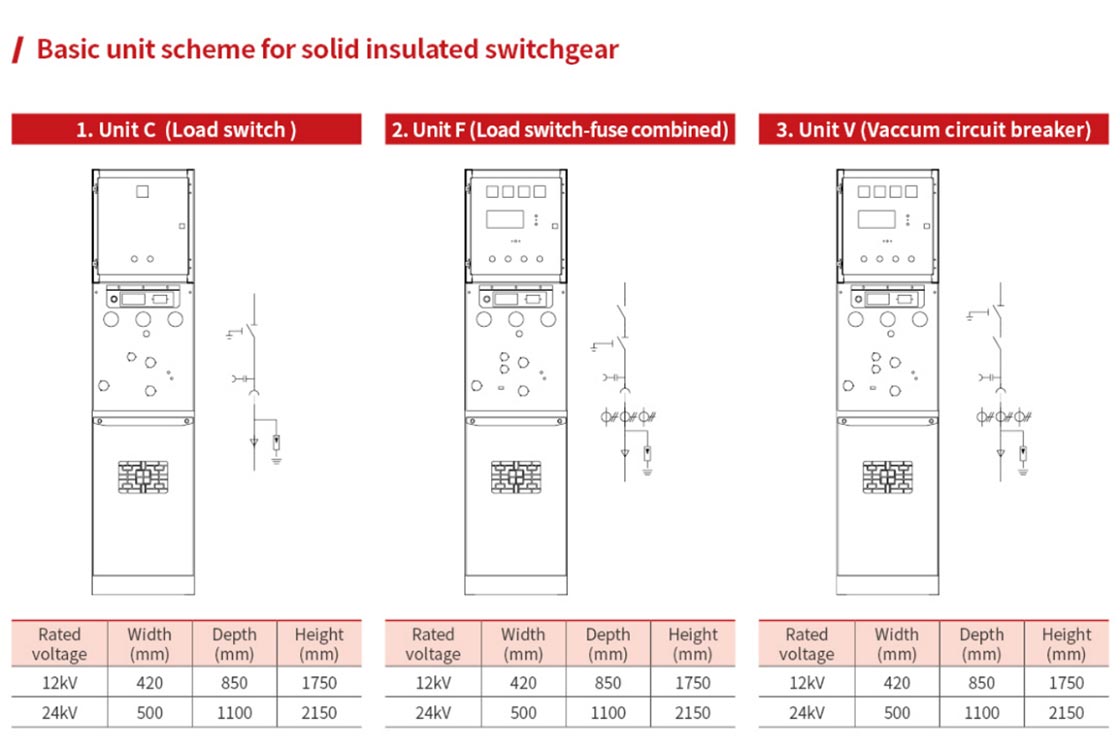

Цртеж и димензије

Молимо да доставите следеће информације и моћи ћемо да понудимо боље услуге.
