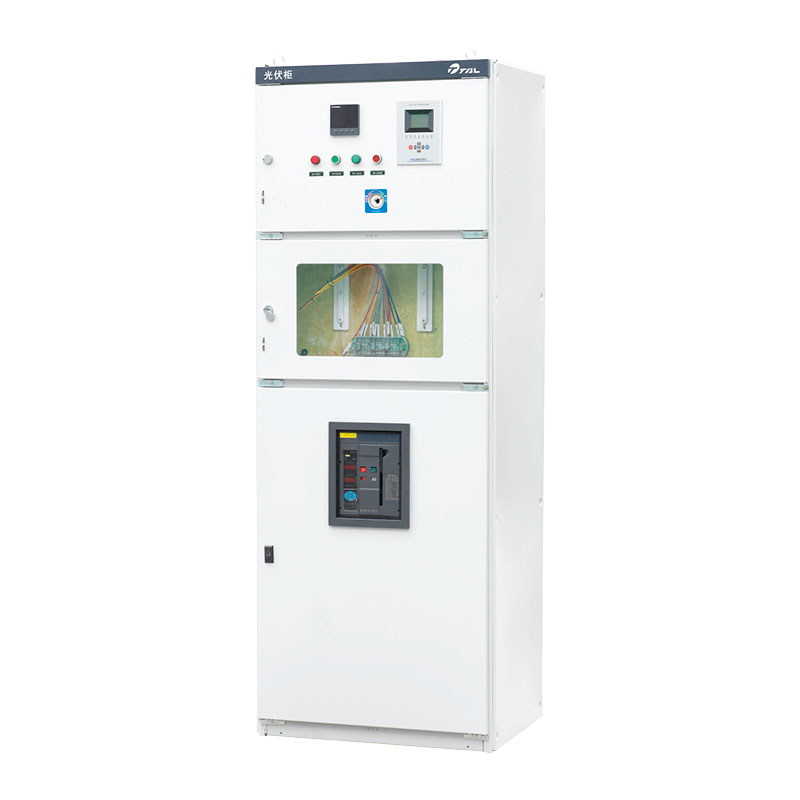

Нисконапонски ормарић повезан на фотонапонску мрежу

Нисконапонски ормарић повезан са фотонапонском мрежом који обезбеђује фабрика Таили прикупља електричну енергију која излази из фотонапонског претварача и одговоран је за безбедно преношење до оптерећења и електричне мреже. Истовремено, има свеобухватне функције заштите, праћења и планирања.

Главне функције

Нисконапонски ормарић повезан на фотонапонску мрежу никако није једноставна „прикључна кутија“. Она обавља следеће кључне функције:

1. Прикупљање и дистрибуција електричне енергије

· Колекција: Комбинујте излаз наизменичне струје из више фотонапонских претварача у један или неколико главних кола за побољшање ефикасности преноса.

· Дистрибуција: разумно алоцирати прикупљену снагу локалним оптерећењима (за сопствену употребу корисника) и пренети преостало напајање у мрежу.

2. Тачка прикључка на мрежу

· Ово је законска тачка разграничења између фотонапонског система и мреже. Мрежне компаније обично захтевају мерење и праћење у овом тренутку како би се осигурало да фотонапонски систем нема штетних ефеката на грид.

3. Функције свеобухватне заштите

· Заштита од преоптерећења и кратког споја: Користите прекидаче да спречите прекомерну струју да оштети опрему или изазивање пожара.

· Заштита од реверзне струје (по потреби): Када производња енергије премашује потрошњу електричне енергије оптерећења, спречите да се енергија врати назад у трансформатор вишег нивоа (у неким апликацијама је забрањено).

· Заштита од ефеката острва: Ово је основна безбедносна функција система повезаног на мрежу. Када је мрежа искључен, потребно је брзо искључити фотонапонски систем из мреже како би се спречило енергија се не преноси на водове за искључење струје, угрожавајући безбедност особља за одржавање електричне мреже. Иако сам претварач има ову функцију, разводни орман се обично користи као резервна заштита.

· Заштита од превисоког/поднапона, преко/под фреквенције: Надгледати параметре мреже. Када се открије аномалија, поступите одмах да заштити опрему и мрежу.

· Заштита од пренапона: Спречите пренапонске ударе као што су удари грома од оштећења скупих претварача и других опреме.

4. Мониторинг и мерење

· Паметна бројила: Инсталирајте двосмерна бројила да бисте прецизно измерили снагу коју генерише фотонапон, снагу напаја се у мрежу, а снага црпљена из мреже. То су основ за обрачун рачуна за струју.

· Уређаји за праћење: Праћење параметара као што су напон, струја, снага, производња енергије, фактор снаге у стварности време кроз струјне/напонске трансформаторе, бројила снаге итд.

5. Пребацивање и управљање

· Обезбедите прекидаче за искључивање, контакторе, итд., да бисте олакшали ручно или аутоматско повезивање и искључивање операције, олакшавање одржавања и поправке опреме.

Молимо да доставите следеће информације и моћи ћемо да понудимо боље услуге.

Да бисте олакшали бољу комуникацију и прецизно наручивање, доставите нам једнолинијски дијаграм ваш фотонапонски систем.
