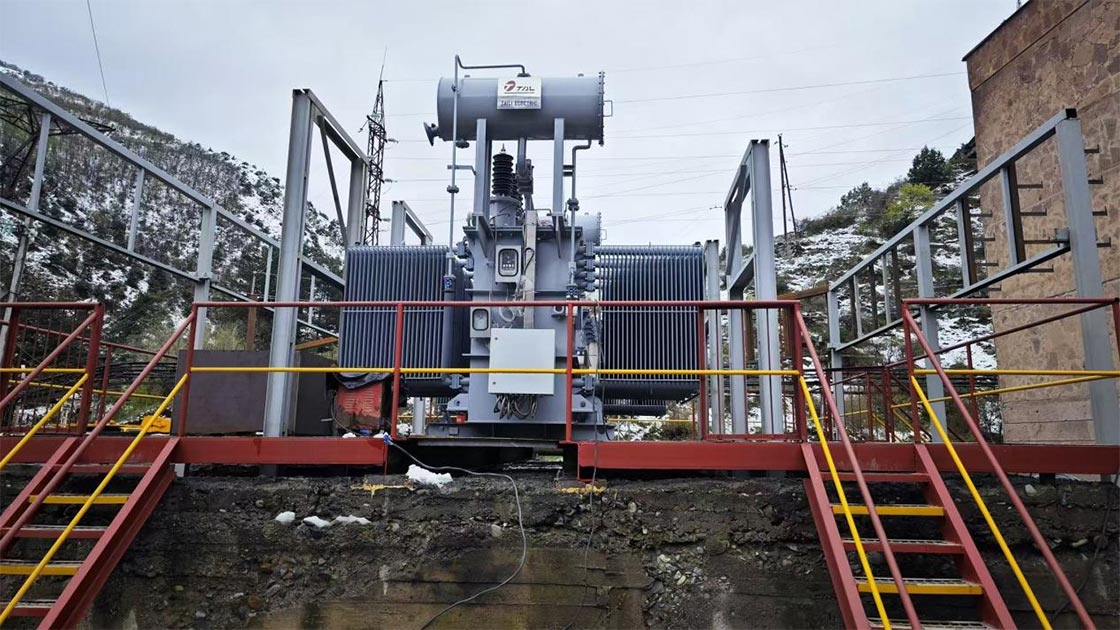

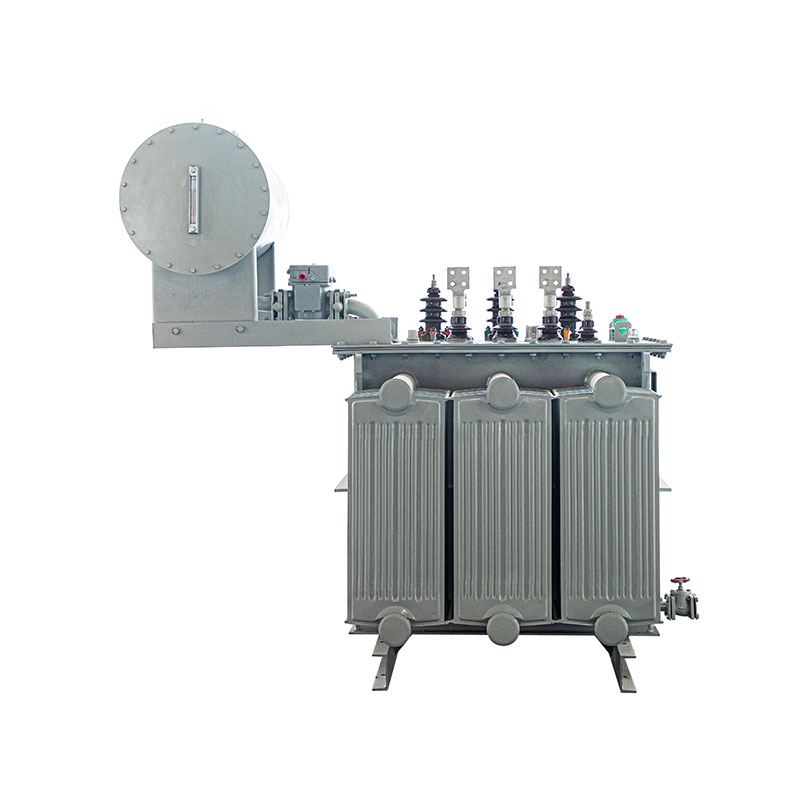

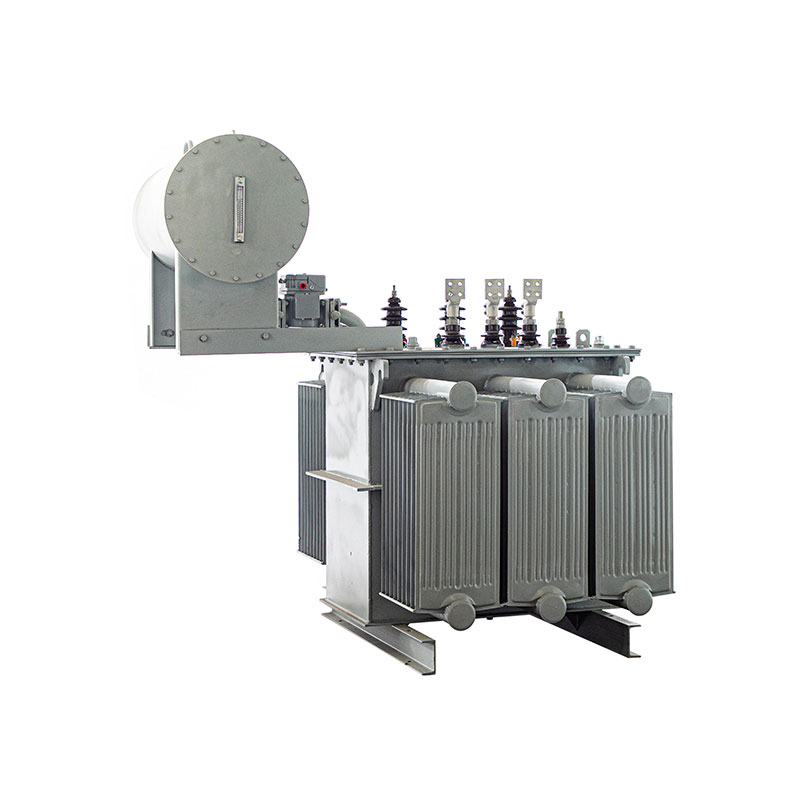

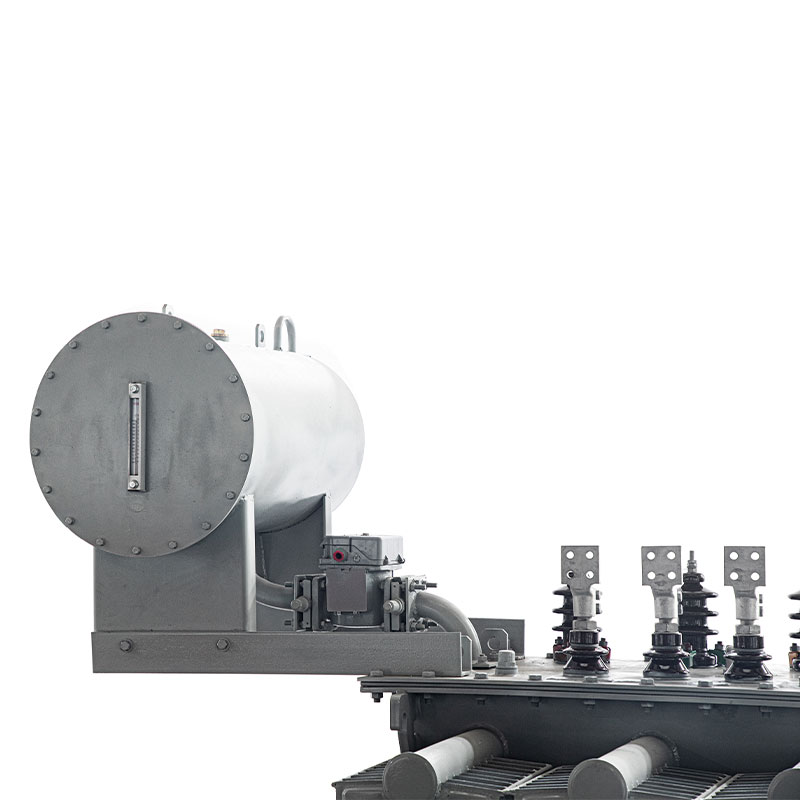

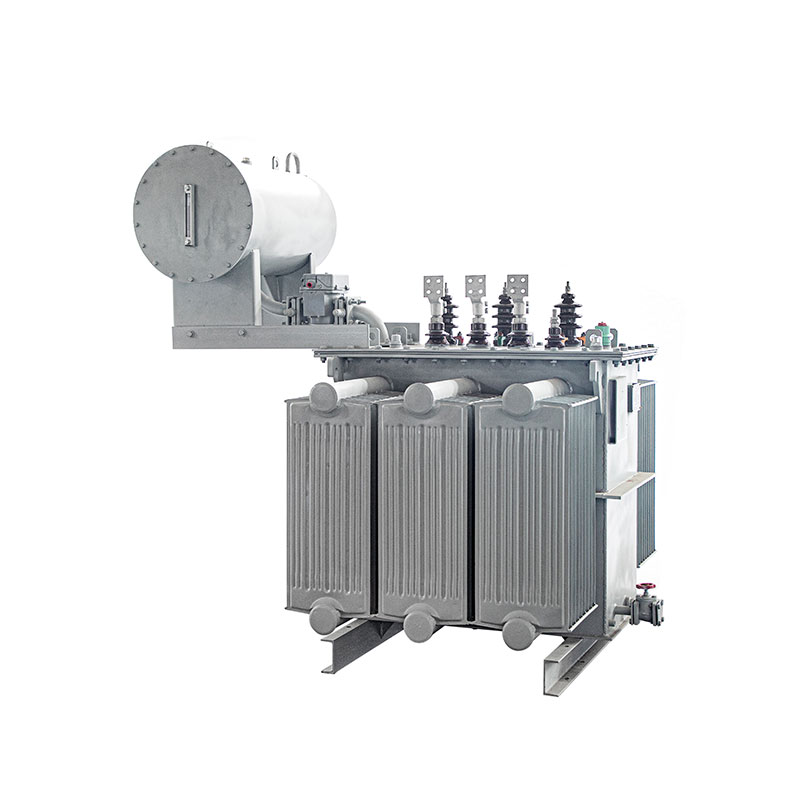

3-фазни енергетски трансформатор уроњеног у уље

Ако тражите поузданог добављача 3-фазног уљног трансформатора снаге и желите да развијете дугорочну сарадњу, изаберите ТАИЛИ, јер имамо богато искуство и можемо понудити напредне производе заједно са свеобухватним услугама.

Стандардна спецификација

1. Применљива спецификација: ИЕЦ 60076 / ИЕЕЕ

2. Називни капацитет: до 3150кВА

3. Примарни напон: до 66кВ

4. Секундарни напон: 0,4/6,3/10,5/35кВ или прилагођен

5, Материјали за намотаје: Бакар / Алуминијум

6. Пораст температуре: 65 °Ц

7. Начин хлађења: ОНАН/ОНАФ

8. Фреквенција: 50Хз/60Хз

9. Напон славина: ±2к2.5% / ±3к2.5% / ±8к1.5% или прилагођен

10.векторска група: Ид11 / ИНд11 / Дин11 / ИН

Видео

Молимо да доставите следеће информације и моћи ћемо да понудимо боље услуге.

Одржавање 3-фазних енергетских трансформатора уроњеног у уље је систематски задатак, са циљем да се осигура безбедан и поуздан и ефикасан рад трансформатора и да им се продужи радни век.

Дневни преглед и праћење

1. Провера нивоа уља

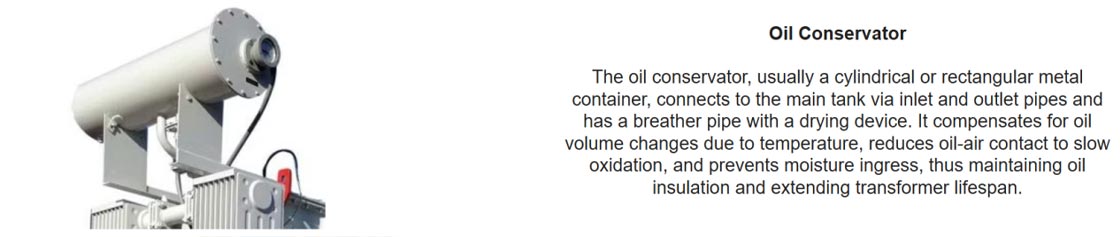

Проверите да ли је ниво уља у телу трансформатора и резервоара за уље (резервоар за уље) унутар стандарда опсег температурне скале.

Абнормалности и руковање:

Вишак нивоа уља: Ово може бити због унутрашњих кварова који стварају гас или високе температуре околине која узрокује уље проширење. Проверите да ли је дисање блокирано и анализирајте узрок.

Недовољан ниво уља: Ово може бити узроковано цурењем уља или ненормалним унутрашњим кваровима. Одмах пронађите и решите место цурења и одмах допуните квалификовано изолационо уље истог бренда и модела.

2.  Провера температуре уља

Пратите индикатор температуре и проверите да ли је горња температура уља нормална (обично не прелази 85 ℃) и упоредите га са историјским подацима о раду.

Абнормалности и руковање: Ако температура уља ненормално расте, то може бити због преоптерећења, уређаја за хлађење квар, унутрашње прегревање (као што је лош контакт гвозденог језгра, намотаја или мењача) итд. Узрок мора бити одмах идентификован и адресиран.

3. Инспекција цурења уља

Пажљиво прегледајте све заптивне површине, шавове, чауре, вентиле, гасне релеје и друге делове трансформатора за било каквих трагова цурења уља.

Лечење: Ако се открије цурење, треба га одмах решити. Мање цурење се може решити затезањем вијци. Озбиљно цурење уља захтева нестанак струје ради замене заптивних компоненти или заваривања.

4. Боја и стање изолационог уља

Посматрајте боју уља кроз мерач нивоа уља.

Нормално: провидно, светло жуто.

Ненормално: Ако боја постане тамнија или црна, то може указивати на пропадање уља или унутрашње грешке као што су лукови или прегревања.

5. Инспекција звука (шума).

Садржај: Када трансформатор ради нормално, емитује уједначен "зујање" електромагнетног звука.

Абнормалности и руковање:

Појачан и уједначен звук: Ово може указивати на преоптерећење или прекомерни напон.

Неравномерно пуцкетање или пуцкетање: унутра постоји локално пражњење или квар изолације.

Неуједначен бучан звук: Ово може бити због лабавих затварача гвозденог језгра.

Ако се открију абнормални звуци, потребно је појачано праћење. У случају потребе, струју треба искључити отишао на инспекцију.

6. Преглед чаура

Проверите да ли су површине проводника високог и ниског напона чисте и потражите пукотине, оштећења или ознаке пражњења.

Третман: Ако су површине прљаве, потребно их је очистити. Ако постоје пукотине или јака пражњења, чауре треба заменити.

7. Преглед респиратора (апсорбера влаге).

Садржај: Проверите боју силика гела. Суви силика гел је плаве боје, а постаје ружичаст када је засићен влагом.

Процедура: Када више од 2/3 силика гела постане ружичасто, треба га заменити. Ако у посуди за уље има уља, проверите да ли је ниво уља нормалан.

8. Преглед расхладног система

Садржај: За ваздушно хлађене трансформаторе проверите да ли вентилатори раде нормално; за уљно хлађење/водено хлађење трансформатора, проверите услове рада пумпи за уље, пумпи за воду, вентилатора и да ли има цурења у хладњацима.

Руковање: Одмах отклоните све грешке како бисте осигурали правилно одвођење топлоте.

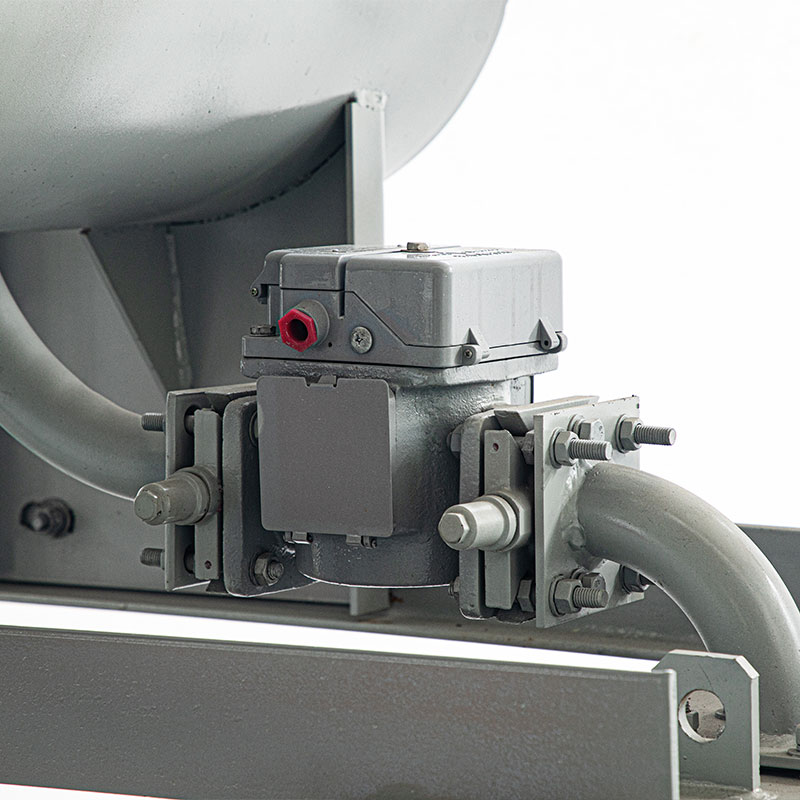

9. Преглед гасног релеја

Проверите да ли се унутар релеја накупља гас и да ли је прозор за посматрање чист.

Третман: Ако постоји мала количина гаса, треба је снимити и узети узорке за анализу; ако количина гаса је велика, релеј ће дати сигнал или окидање и потребно је хитно руковање.

10. Преглед уређаја за уземљење

Проверите да ли су кућиште и жица за уземљење неутралне тачке безбедно повезани и без рђе.
