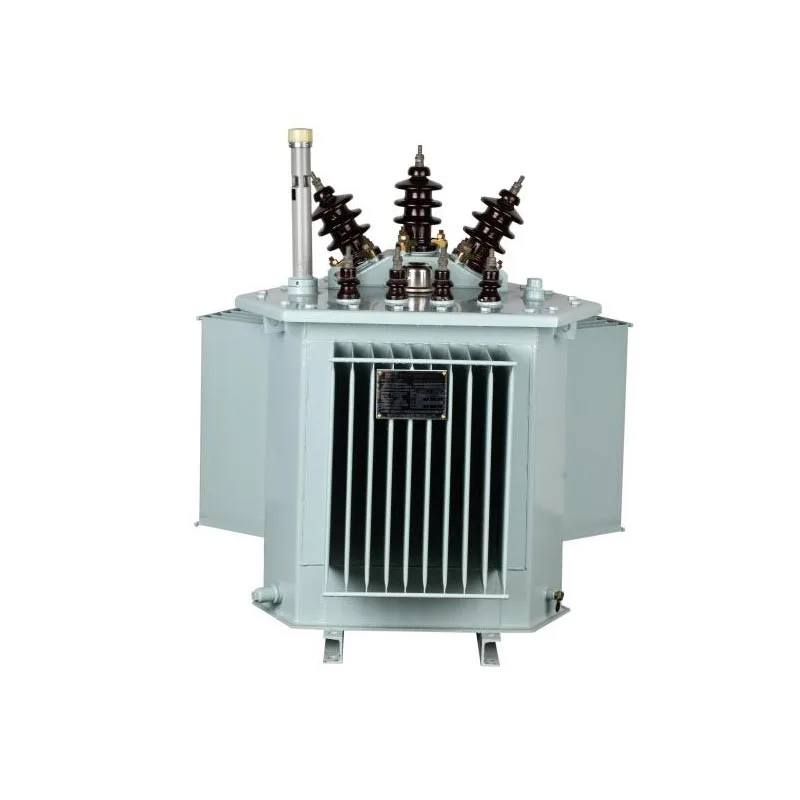

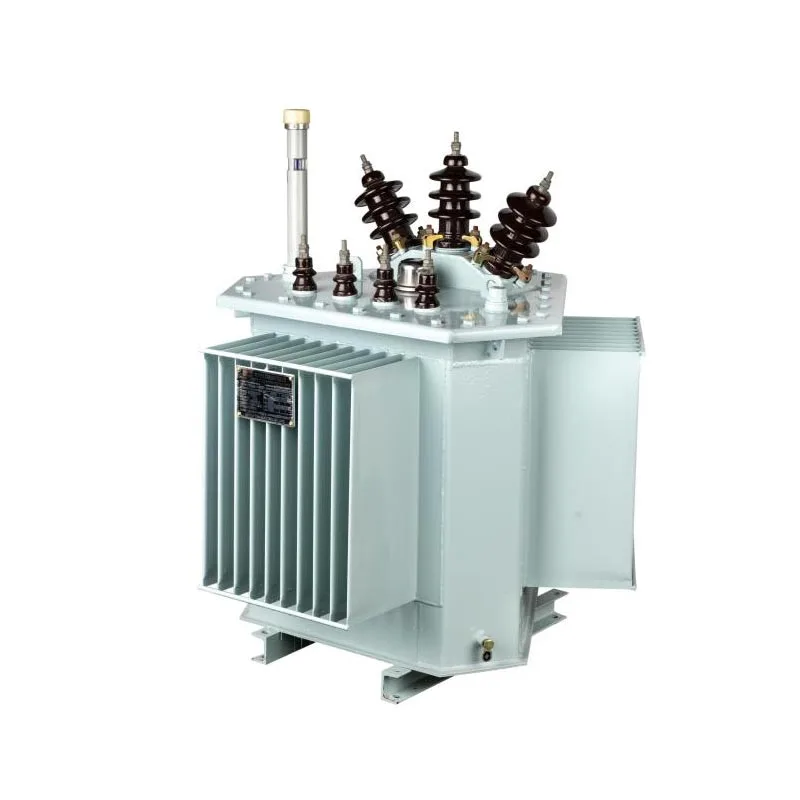

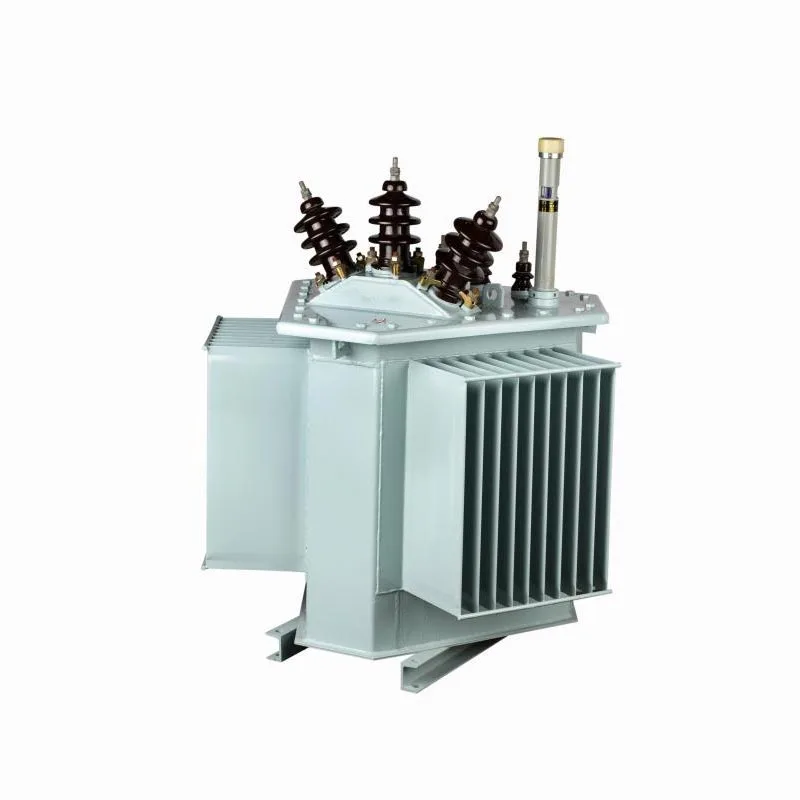

3Д трансформатор са намотаним језгром у уљу
Као најпрофесионалнији добављач трансформатора, Таилијев трансформатор са 3Д намотаним језгром уроњен у уље је високо ефикасан енергетски трансформатор који штеди енергију. Он усваја трофазну тродимензионалну симетричну структуру уместо традиционалне планарне структуре, скраћујући и симетризујући дизајн магнетног кола без ваздушних празнина. Ово значајно смањује губитке у празном ходу, струју без оптерећења и радну буку. Одликује се уштедом енергије, заштитом животне средине, компактном структуром и снажном отпорношћу на кратки спој и широко се користи у урбаним и руралним реновирањем електроенергетске мреже.
Као један од водећих произвођача трансформатора у Кини, ТАИЛИ се увек придржавао професионалне израде, посвећен пружању висококвалитетних производа трансформатора и свеобухватних услуга подршке глобалним купцима. То ефикасно решава различите болне тачке и изазове са којима се суочавају купци у области примене енергије, помажући купци остварују стабилан и ефикасан рад електроенергетског система.
Радни услови:
Надморска висина: не прелази 1000м
Температура: -40℃~40℃
Стандардна спецификација:
1. Стандарди: ЕН/ИЕЦ60076, АНСИ/ИЕЕЕ-Ц57.12
2. Примарни напон: до 36кВ
3. Секундарни напон: 0,4кВ
4. Називна снага: ≤2500 кВА
5. Фреквенција: 50/60 Хз
6. Типови хлађења: ОНАН/ОНАФ
7. Материјал намотаја: бакар/алуминијум
8. Опције инсталације: монтиран на стуб (≤630кВА) / монтиран на подлогу
Основне предности трансформатора са 3Д намотаним језгром уроњеног у уље:
● Штедљив и ефикасан: Магнетно коло је потпуно симетрично, без традиционалних шавова ламинираних листова, што резултира значајним смањењем магнетног отпора. Губитак без оптерећења и струја без оптерећења су приближно 20% - 40% ниже од оних код традиционалних ламинираних гвоздених језгара.
● Низак ниво буке: гвоздено језгро је чврста и компактна јединица, без буке експанзије изазване магнетима на шавовима, а троугласта структура је стабилна, са мало вибрација. Радна бука се може смањити за 10 - 20 децибела.
● Јака отпорност на кратки спој: троугласта тродимензионална структура је механички веома стабилна. Три стубови језгра подржавају једни друге, ефикасно се одупирући огромној електродинамичкој сили коју ствара кратки спој струја.
● Уштеда материјала: гвоздено језгро је лагано, користи мање материјала, а због своје компактне величине, количина трансформаторско уље се такође сходно томе смањује.
Главни сценарији апликације:
● Пренос и дистрибуција електричне енергије у градским и руралним електроенергетским мрежама.
● Важна места као што су вишеспратнице, комерцијални центри и аеродроми.
● Комбиновани трансформатори, монтажне трафостанице.
Поређење са традиционалним трансформаторима потопљеним у уље:
| Карактеристике | 3Д трансформатор са намотаним језгром уроњен у уље | традиционални трансформатор потопљен у уље (језгро намотано у лим) |
| Структура језгра | Сферично троугласто језгро намотаја, без шавова. | Равни ламелирани тип, са шавовима |
| Губитак без оптерећења | Изузетно низак (смањен за 20% - 40%) | Релативно висок |
| Радна бука | Екстремно ниска (приближно 40 - 50 дБ) | Више (приближно 55 - 65 дБ) |
| Способност против кратког споја | боље | Добро |
| Материјали и запремина | Уштедите материјале и имајте компактну структуру. | Релативно више потрошног материјала и веће величине |
| Трошкови производње | Више (процес је сложенији.) | Ниже |
| Дугорочна економска природа | Одлично (значајне уштеде на рачунима за струју) | Генерално |
Производња:
Сировина

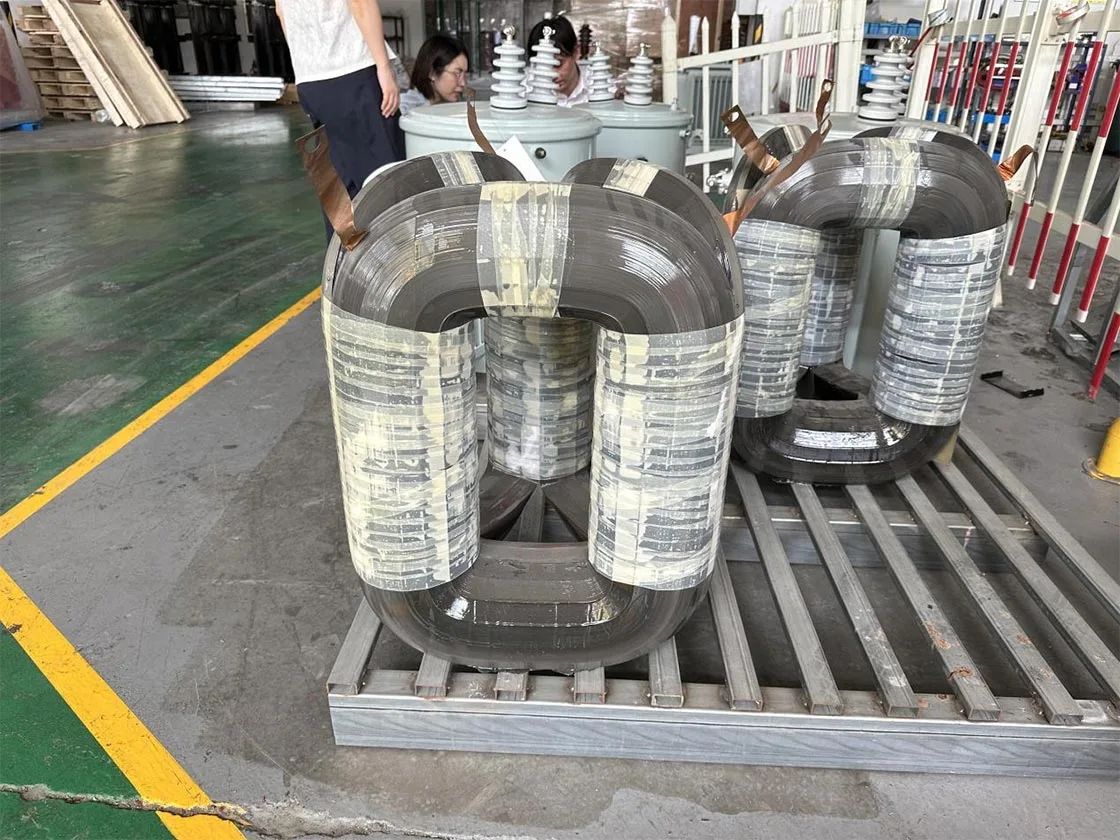

Виндинг
Вакуумско сушење и вакуумско пуњење уља (2 у 1)
Детектор цурења
Молимо да доставите следеће информације и моћи ћемо да понудимо боље услуге.
| Сценарији примене производа | |
| Технички параметри производа |
