Ваздушна у односу на чврсти СФ₆-Фрее 12кВ прстенаста главна јединица – која одговара вашем пројекту?

Деценијама, сумпор хексафлуорид (СФ₆) је био главни изолациони гас за средњенапонске расклопне уређаје. Његова диелектрична чврстоћа и способност гашења лука су изванредне. Али постоји улов:СФ₆је највише познат потентан гас стаклене баште, са глобалним загревањем потенцијал (ГВП) 23.500 пута већи од ЦО₂у хоризонту од 100 година.

За пројекте који не могу приуштити СФ₆ризик од цурења, Таили Елецтриц нуди два компактна, нула-СФ₆, лак за одржавање, без СФ6прстен главна јединицарешења: тхе ТЛХ-12 еко ваздушни орман и ТЛГ-12 чврсто изоловани орман. Обојица се ослањају на вакуумски прекидаци за гашење лука и елиминисање СФ₆у потпуности, али се разликују по структури и апликацијама које најбоље одговарају.

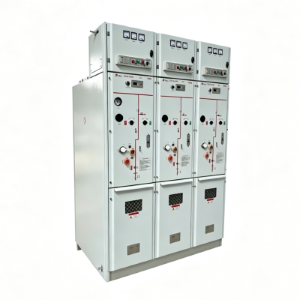

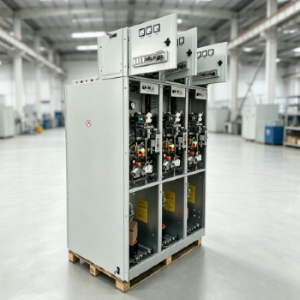

ТЛХ‑12: Изолација сувим ваздухом / азотом Прстен Главна јединица

Шта је то

Кључне предности

• Нулти утицај стаклене баште – ако је резервоар случајно пробушен или развије микроскопско цурење, гас који излази је једноставно чист ваздух или азот. Без еколошких казни, без посебне опреме за опоравак.
• Одељак за гас који не захтева одржавање – заварени резервоар је дизајниран за доживотно заптивање, тако да рутинске провере притиска и допуне нису потребно.
• Компактан отисак – мањи од традиционалних ваздушно изолованих разводни уређај, што га чини погодним за трансформаторе који се монтирају на подлогу и компактан секундарне трафостанице.
• Исплативо – међу два СФ₆- бесплатне опције, ТЛХ‑12 нуди нижу улазну цену, посебно за обимне поруџбине.

Ствари које треба имати на уму

• Суви ваздух / азот има нижу диелектричну чврстоћу од СФ₆. Квалитет заваривања резервоара и унутрашња заштита мора бити строго контролисана.
• За инсталације на великим висинама (изнад 1.000 м), изолација удаљености морају бити поново проверене.
•

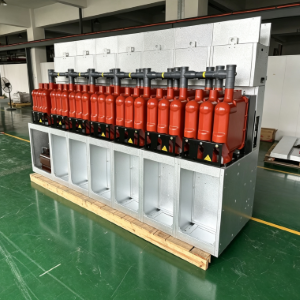

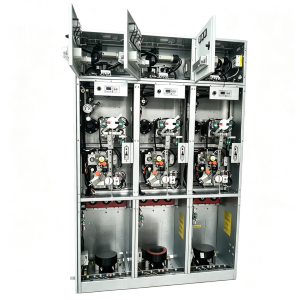

ТЛГ‑12: Чврсто изоловани прстен главни Јединица

Шта је то

Кључне предности

• Нема ризика од цурења – нема одељка за гас, тако да постоји једноставно ништа да цури. Ово је крајњи избор када пројекат мора гаранција СФ₆‑бесплатно рад током целог животног циклуса.
• Отпоран на влагу и кондензацију – чврста инкапсулација штити унутрашње делове од влажног ваздуха, слане магле и тешких прашина. Нема унутрашњег стварања росе, нема површинског праћења.
• Минимално одржавање – нема руковања гасом, нема манометара, не вентили за пуњење. Рутинска пажња је ограничена на спољну заштиту и прикључне тачке.
• Изузетно компактан – модул са чврстом изолацијом омогућава мање димензије кабинета, што је одлучујућа предност у скучености подземне коморе или контејнерске подстанице.

Ствари које треба имати на уму

• Процес ливења епоксида захтева високу прецизност производње – свака празнина или дефект интерфејса може утицати на дугорочну поузданост.
• Под континуираним радом на високим температурама, полупроводник заштитни слој треба периодично прегледати.
• Почетна цена је већа од ТЛХ‑12, али је то често надокнађен нижим трошковима подршке сајту.

Табела поређења: ТЛХ‑12 наспрам ТЛГ‑12 на а Поглед

Који СФ₆- Фрее Ринг Главна јединица треба да изаберете?

И ТЛХ‑12 и ТЛГ‑12 су у потпуности у складу са стандардима серије ИЕЦ 62271 и може се ОЕМ-конфигурисати тако да одговара специфични пројектни захтеви напона, заштите и мерења.

Изаберите ТЛХ‑12 ако:

• Набављате велике количине за стандардну дистрибуцију мреже или контејнерске подстанице.
• Локација није екстремна – нормална унутрашња/спољна температура и влажност.
• Желите исплатив улазак у СФ₆- бесплатна технологија без жртвовања перформанси.
• Можете прихватити мању инспекцију заптивања током годишње одржавање, и нема апсолутне потребе да се елиминише задржавање гаса.

Изаберите ТЛГ‑12 ако:

• Инсталација је у окружењу високог ризика – под земљом подрумима, обалним зонама слане магле или условима упорне кондензације.
• Оптерећење је критично (болнице, центри података, кључни индустријски процеса) и неприхватљиви су непланирани прекиди.
• Желите потпуни мир у вези са цурењем гаса – без гаса, нема цурења, нема изузетака.
• Буџет простора је изузетно мали – сваки центиметар ширина кабинета је битна.

Перспектива стварног света: какав пројекат Тимови кажу

Недавни прекоморски соларни пројекат у Филипини су упоредили обе опције. Инжењерски тим је изабрао ТЛХ‑12 за 64 дистрибутивна места око соларне фарме јер је локација била отворена, добро проветрена, а локално комунално предузеће прихватило је изолацију сувог ваздуха. За укључивање у затвореном простору станицу унутар зграде обалне управе, изабрали су ТЛГ‑12 – јер слана магла и висока влажност раније су изазвали кварове у праћењу конвенционална опрема са ваздушном изолацијом.

Овај мешовити приступ постаје све више заједнички: користити свакипрстен главна јединицагде доноси највећу вредност.

ТАИЛИ Елецтриц: Ваш партнер за СФ₆- Бесплатна дистрибуција

ТАИЛИ Елецтриц нуди и ТЛХ‑12 суви ваздух / јединица за азот и ТЛГ‑12 чврсто изолована јединица као стандардни производи, са флексибилно прилагођавање за извозне пројекте. Све јединице су фабрички састављене и потпуно тестиран пре испоруке. Наш инжењерски тим може вам помоћи:

• Процените услове локације и изаберите најприкладнији главни прстен јединица
• Прилагодите напон, заштиту и помоћно напајање локалној мрежи кодови
• Обезбедите двојезичну документацију и техничку подршку на даљину

Контактирајте ТАИЛИ Елецтриц данас да бисте разговарали који СФ₆‑бесплатнопрстен главна јединицанајбоље одговара вашем следећем пројекту.
