Зашто одабрати клизну подстаницу за соларне пројекте у Јужној Америци?

ТАИЛИ Елецтриц је био на челу дизајна по мериклизну подстаницурешења за међународне соларне пројекте, са капацитетима до 3.200 кВА. Овај чланак истражује зашто овај дизајн отвореног оквира надмашује традиционалне затворене КИОСК и компактне подстанице, посебно у захтевним пустињским окружењима Јужне Америке.

Шта је подстаница монтирана на клин?

Подстаница монтирана на клизач је префабрикована јединица за дистрибуцију електричне енергије у којој су све главне компоненте - средњенапонски разводни уређај, трансформатор и нисконапонски разводни панели - интегрисани у један челични основни оквир.

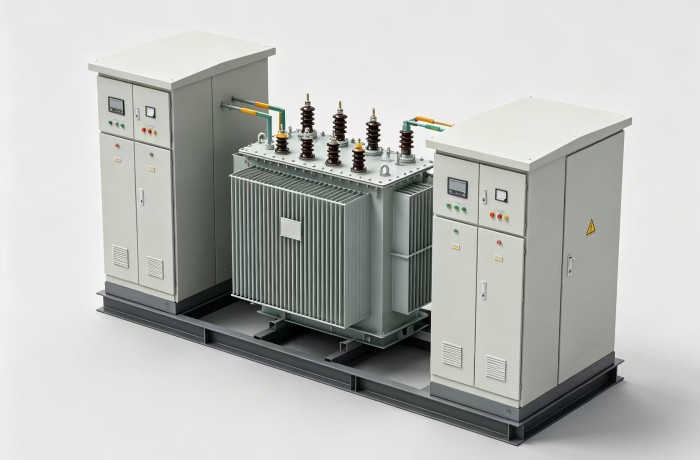

ТАИЛИ Елецтриц-ова прилагођена подстаница монтирана на клизач има препознатљиву отворену конфигурацију: трансформатор уроњен у уље налази се изложен у центру, са независним високонапонским и нисконапонским/мерним орманима са обе стране—сви монтирани на јединствени челични носач.

Ова филозофија дизајна је у потпуној супротности са затвореним КИОСК-ом или компактним подстаницама, где је сва опрема смештена у металном кућишту.

Зашто дизајн отвореног оквира? Три кључне предности

1. Супериорна дисипација топлоте у пустињским условима

Соларни пројекти широм Јужне Америке — од пустиње Атакама у Чилеу до равница на великим надморским висинама у Аргентини — суочавају се са екстремним температурама и интензивним сунчевим зрачењем.

У трафостаници монтираној на клизач, радијатор трансформатора је директно изложен амбијенталном ваздуху. Ово природно конвективно хлађење пружа:

Нису потребни додатни вентилатори за хлађење — елиминисање уобичајене тачке квара Нема ризика од унутрашњег прегревања које би довело до смањења снаге трансформатора Оптималне топлотне перформансе чак и током вршних подневних услова

Насупрот томе, затворене КИОСК подстанице задржавају топлоту унутар својих металних кућишта. У пустињским окружењима, унутрашње температуре могу порасти знатно изнад амбијенталних, приморавајући трансформаторе да раде са смањеним капацитетом – скуп компромис за сваку соларну фарму.

2. Поједностављена инсталација и одржавање

Тхеклизну подстаницује потпуно ожичен и тестиран у фабрици. Инсталација на лицу места захтева само:

Повезивање спољних каблова Постављање јединице на припремљену подлогу

Модуларни, отворени дизајн значи да трансформатор и расклопна опрема остају независно доступни. Екипе за одржавање могу да сервисирају појединачне компоненте без рвања са гломазним вратима ограде или растављања целе структуре.

3. Усклађеност са стандардима локалне мреже

Ово је можда најупечатљивија предност: подстаница отвореног оквира постала је де фацто стандард за соларне пројекте широм Јужне Америке.

Земље укључујући:

Чиле

Перу

Аргентина

Хондурас

Венецуела

...

су нашироко усвојили ову конфигурацију за фотонапонске инсталације. Локална комунална предузећа и оператери мреже су упознати са дизајном, протоколима инспекције и критеријумима прихватања. Одабир подстанице која се монтира на клизач значајно поједностављује одобрење за повезивање на мрежу

процес.

ТАИЛИ Елецтриц-ова решења за клизање: две опције испоруке

Испорука велике електричне опреме удаљеним пројектним локацијама широм Јужне Америке представља јединствене логистичке изазове. ТАИЛИ Елецтриц нуди две конфигурације испоруке за својеклизну подстаницу, сваки оптимизован за различите обима пројекта и логистичке захтеве.

Опција 1: Интегрисани једноделни клип

Структура: високонапонски орман, трансформатор и нисконапонски орман су сви заварени на једну челичну основу. Све унутрашње ожичење је завршено у фабрици.

Предности: Минимални рад на инсталацији на лицу места—испустите, повежите и напајајте

Фиксне позиције опреме елиминишу ризик од померања унутрашњих бакарних сабирница или каблова током океанског транзита

Највећа поузданост за критичне апликације

Најприкладнији за: Капацитете до 800 кВА

где се комплетан склоп може испоручити као једна целина.

Разматрање: Виши трошкови испоруке због веће укупне површине.

Опција 2: клизач подељеног типа са вијцима

Структура: База је подељена на три сегмента - високонапонски део, трансформаторски део и нисконапонски део. Опрема између секција се повезује помоћу готових флексибилних бакарних сабирница или флексибилних каблова.

Јединице се посебно пакују у фабрици и шаљу у појединачним сандуцима. На лицу места, делови су спојени вијцима, а готови флексибилни прикључци су упарени.

1，Предности: Сваки део се уклапа у стандардни контејнер од 40 стопа - није потребна превелика испорука

2，Значајно смањени трошкови океанског транспорта уз поузданије планирање бродова

3 ，За домаћи друмски транспорт у Кини није потребна дозвола за веће димензије

4，Флексибилнији локални транспорт до локације завршног пројекта

5，Смањени ризик од оштећења - радијатори и порцелански изолатори добијају наменску заштитну амбалажу

6，Важна напомена: Само база је механички подељена. Сви електрични прикључци користе готове флексибилне конекторе, минимизирајући рад ожичења на лицу места на апсолутни минимум.

Заједнички захтеви за паковање за све пошиљке

Без обзира на то која је опција испоруке изабрана, ТАИЛИ Елецтриц прати ригорозне протоколе паковања:

1, Интегрисана клизна пошиљка: База мора бити заварена стандардним подизањем и везивањем контејнера

тачке, са челичним ужадима који обезбеђују опрему унутар контејнера

2，Трансформаторски радијатори и порцелански изолатори: Примите специјализовану заштиту од судара и

заштита од слане магле/кише за транзит преко океана

3，Високо и нисконапонско расклопно постројење: Потпуно затворено у пластику за хидроизолацију и прашину

заштита током транспорта и складиштења на локацији

Сценарији апликација

ТАИЛИ Елецтриц-ова прилагођена решења за клизну подстаницу су распоређена у различитим применама: фотонапонске соларне фарме (примарна примена) Већина ТАИЛИ-ових клизних подстаница служи као појачавајући трансформатори за соларне ПВ електране. Типичне конфигурације укључују:

Рударски и индустријски пројекти

Осим соларне енергије, подстаница која се монтира на клизање се такође широко користи у рударским операцијама широм Чилеа и Перуа, као и у општим индустријским објектима који захтевају поуздану дистрибуцију електричне енергије која се брзо користи.

Закључак

Подстаница која се монтира на клизач је зарадила своју позицију као пожељно решење за соларне пројекте широм Јужне Америке кроз комбинацију практичних предности:

1, Супериорно расипање топлоте у пустињским окружењима - без вентилатора за хлађење, без смањења вредности

2，Поједностављена инсталација и одржавање—фабрички ожичене, независно доступне компоненте

3，Усклађивање са локалним стандардима мреже - глаткија одобрења, брже пуштање у рад пројекта

4，Флексибилне опције испоруке – једноделни за мање пројекте, подељени тип за веће инсталације са логистичким ограничењима

ТАИЛИ Елецтриц доноси године искуства у пројектовању и производњи прилагођених решења за подстанице за међународна тржишта. Са капацитетима до 3.200 кВА и напонским конфигурацијама прилагођеним специфичним захтевима земље, ТАИЛИ испоручује дистрибуцију електричне енергије по принципу кључ у руке која поуздано ради у најизазовнијим светским окружењима.

За ваш следећи соларни пројекат у Јужној Америци, изаберите решење у које локалне комуналне компаније верују - изаберитеклизну подстаницуод ТАИЛИ Елецтриц.
